無檔錨鏈

材料  BM1:Q235  BM2:CM490  BM3:CM690

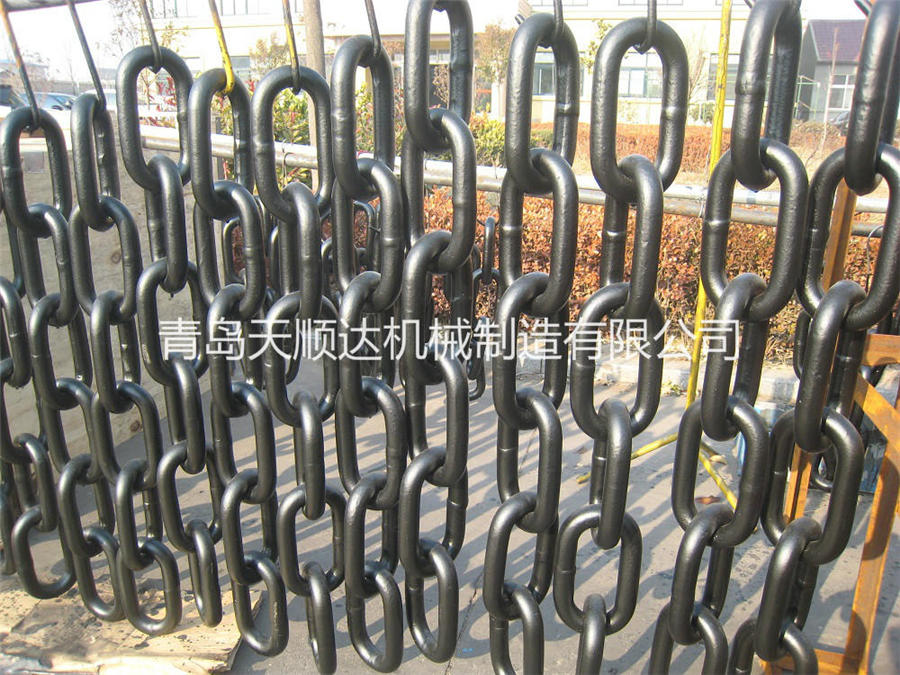

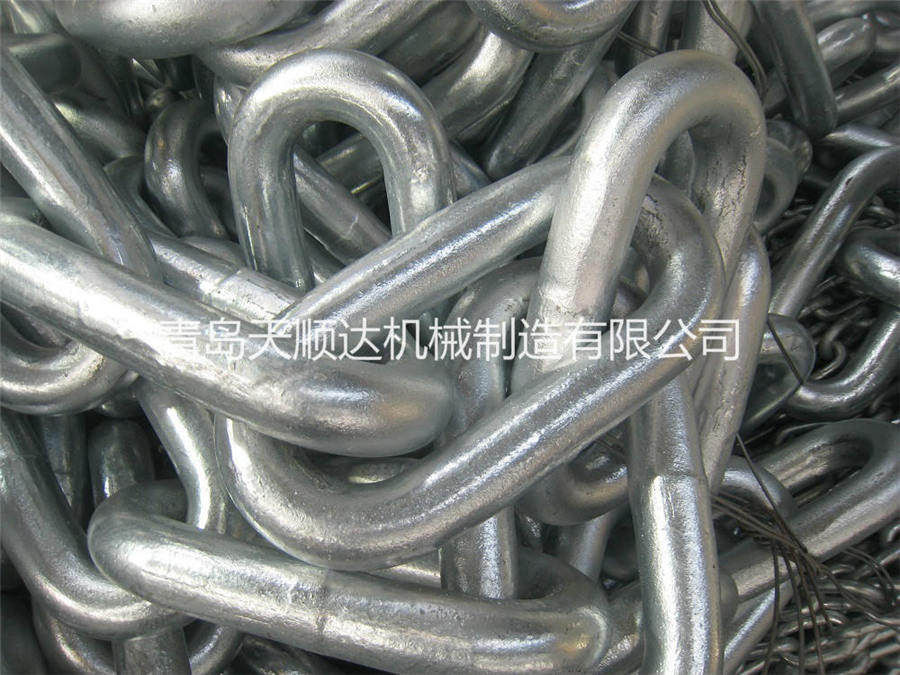

表面處理:原色,黑漆,熱鍍鋅



鏈徑mm	鏈環尺寸mm	BM1	BM2	BM3	鏈徑mm	鏈環尺寸mm	BM1	BM2	BM3
DФ	外長L×外寬B	拉斷負荷KN	拉斷負荷KN	拉斷負荷KN		外長L×外寬W	拉斷負荷KN	拉斷負荷KN	拉斷負荷KN
12.5	75×45	57.81	82.6	112.8	42	252×151.2	652.68	915.3	1273.6
14	84×50.4	69.93	101.9	141.51	44	264×158.4	716.32	999.6	1398
16	96×57.4	94.72	132.3	184.83	46	276×165.6	782.92	1097.6	1527.8
17.5	105×63	113.31	157.78	221.1	48	288×172.8	852.48	1195.6	1663.5
19	114×68.4	133.57	187.2	260.64	50	300×180	926.09	1293.6	1805
20.5	123×73.8	155.49	217.27	303.42	52	312×187.2	1000.48	1395.26	1952.28
22	132×79.2	179.08	250.9	349.4	54	324×194.4	1078.92	1504.66	2105.36
24	144×86.4	213.25	298.9	415.8	56	336×201.6	1160.32	1618.18	2264.2
26	156×93.6	250.12	350.8	488	58	348×208.8	1244.68	1735.82	2428.8
28	168×100.8	290.08	406.7	566	60	360×216	1332	1857.6	2599.2
30	180×108	333	467.5	649.8	62	372×223.2	1422.28	1983.5	2775.36
32	192×115.2	378.88	531.2	739.3	64	384×230.4	1515.52	2113.54	2957.32
34	204×122.4	427.72	599.8	834.6	66	396×237.6	1611.72	2247.7	3145.04
36	216×129.6	479.52	672.3	935.7	68	408×244.8	1710.88	2385.98	3338.52
38	228×136.8	534.28	748.7	1042.5	70	420×252	1813	2528.4	3537.8
40	240×144	592	829.1	1155.2
